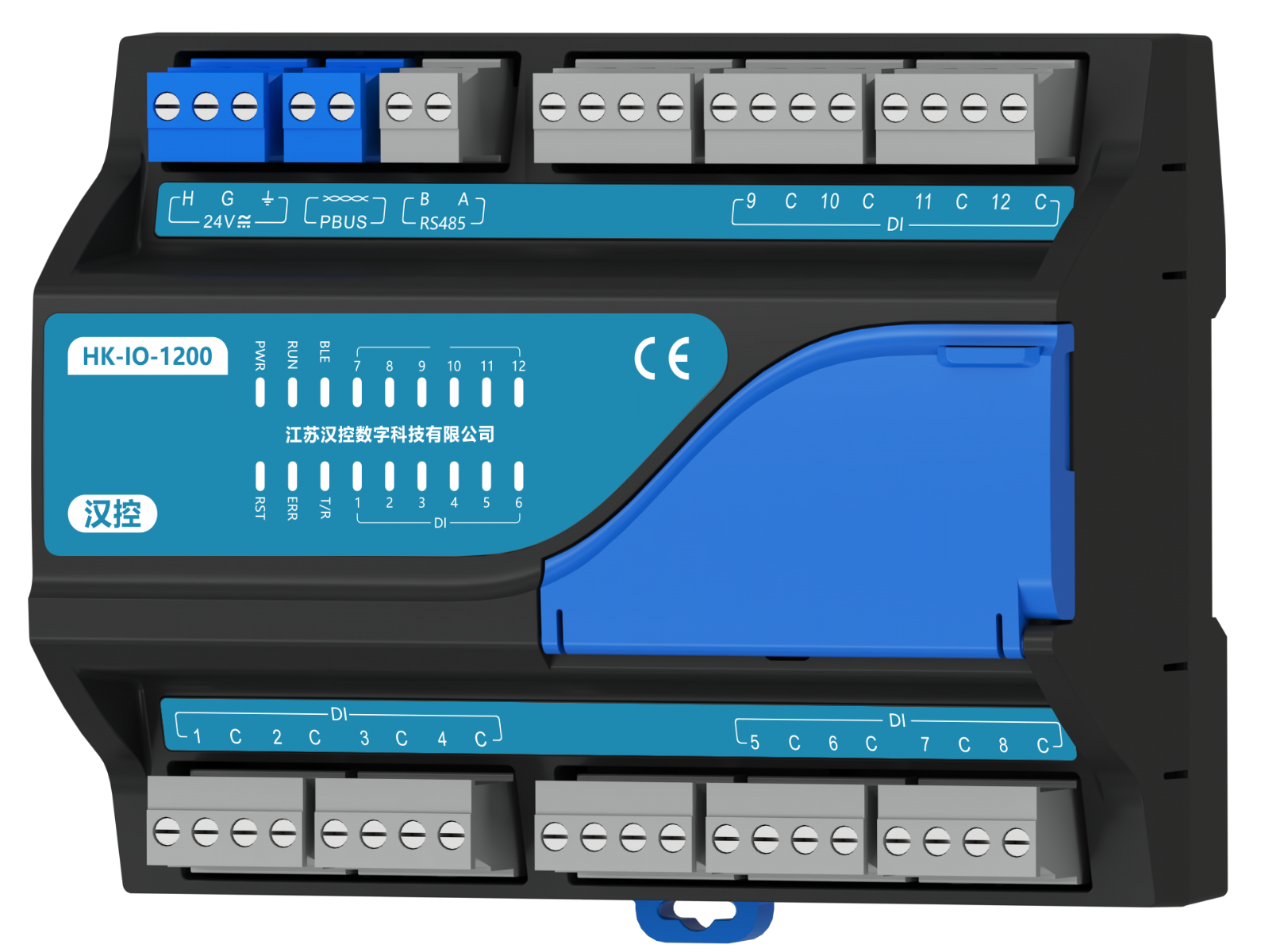

总线扩展模块HK-IO-1200W
支持持多种主流开放协议，多种输入输出类型，与大部分BA平台和自动化平台兼容。紧凑型结构设计，链路通讯供电，简化施工，灵活度高。简易编程开发工具，易上手，部署。高指标硬件平台，强大的运行能力。广泛应用于建筑物联网、楼宇自控、节能改造领域。
产品概述
支持持多种主流开放协议，多种输入输出类型，与大部分BA平台和自动化平台兼容。紧凑型结构设计，链路通讯供电，简化施工，灵活度高。简易编程开发工具，易上手，部署。高指标硬件平台，强大的运行能力。广泛应用于建筑物联网、楼宇自控、节能改造领域。
主要特点
- 多种标准协议支持
- 多种输入输出类型
- 紧凑型结构设计
- 链路供电通讯
- 固件升级
- 蓝牙通讯
设备参数
| 分类 | 项目 | 技术指标 |
|---|---|---|
| 电气特性 | 电源 | 24V AC/DC |
| 功耗 | HK-O-1608:静态-25mA@24VDC 动态-105mA@24VDCmax HK-IO-0804: 静态-100mA@24VDC 动态-230mA@24VDCmax HK-IO-2803:静态-50mA@24VDC 动态-80mA@24VDCmax HK-IO-1200:静态-25mA@24VDC 动态-30mA@24VDCmax |
|
| 运行温度 | 5°C-55℃ | |
| 存储温湿度 | -10℃-65℃,10%to95%相对湿度,无结露 | |
| 输入输出 | 通用输入(软件设定) | HK-IO-1608:无 HK-IO-0804:8通道 HK-IO-2803:2通道 HK-IO-1200:无 16位模数转换ADC 电流/电压:4-20mA/0-10V 热电阻:NTC10K、20K,PT1000等 数字输入:无源干接点 |
| 数字输入 | HK-IO-1608:16通道 HK-IO-0804:无 HK-IO-2803:8通道 HK-IO-1200:12通道 无源干接点,光电隔离 |
|
| 通用输出(软件设定) | HK-IO-1608:无 HK-IO-0804:4通道 HK-IO-2803:无 HK-IO-1200:无 12位数模转换DAC 电压:0-10V或2-10V;电流:0-20mA或4-20mA DO:可控制DC24V或DC12V中间继电器 |
|
| 数字输出 | HK-IO-1608:8通道HK-IO-0804:无 HK-IO-2803:3通道 HK-IO-1200:无 类型:继电器输出常开点 负税:5A,24VAC/DC,220VAC |
|
| 通讯接口 | PBUS接口 | 总线:PBUS,无极性 速率:921.6kbps 拓扑:总线或自由拓扑 距离:400m |
| RS485接口 | 总 线:EA-485,带光电隔离 波特率:(9.6k,19.2k,38.4k,57.6K,76.8K,115.2k) 数据位:8bits 校验: (None,Even,Odd) 应用协议: BACnetMSTP,Modbus RTU等(软件设定) A1、B1:仅支持Modbus RTU A2、B2:兼容Modbus RTU, BACnet MSTP |
|
| 机械性能 | 尺寸 | HK-IO-1608: 189(L)*105(W)*58(H)mm HK-IO-0804/HK-IO-2803/HK-IO-1200: 135(L)*105(W)*58(H)mm |
| 材质 | ABS+PC | |
| 安装 | 35mm标准导轨式安装 |
设备参数
| 分类 | 项目 | 技术指标 |
|---|---|---|
| 电气特性 | 电源 | 24V AC/DC |
| 功耗 | HK-O-1608:静态-25mA@24VDC 动态-105mA@24VDCmax HK-IO-0804: 静态-100mA@24VDC 动态-230mA@24VDCmax HK-IO-2803:静态-50mA@24VDC 动态-80mA@24VDCmax HK-IO-1200:静态-25mA@24VDC 动态-30mA@24VDCmax |
|
| 运行温度 | 5°C-55℃ | |
| 存储温湿度 | -10℃-65℃,10%to95%相对湿度,无结露 | |
| 输入输出 | 通用输入(软件设定) | HK-IO-1608:无 HK-IO-0804:8通道 HK-IO-2803:2通道 HK-IO-1200:无 16位模数转换ADC 电流/电压:4-20mA/0-10V 热电阻:NTC10K、20K,PT1000等 数字输入:无源干接点 |
| 数字输入 | HK-IO-1608:16通道 HK-IO-0804:无 HK-IO-2803:8通道 HK-IO-1200:12通道 无源干接点,光电隔离 |
|
| 通用输出(软件设定) | HK-IO-1608:无 HK-IO-0804:4通道 HK-IO-2803:无 HK-IO-1200:无 12位数模转换DAC 电压:0-10V或2-10V;电流:0-20mA或4-20mA DO:可控制DC24V或DC12V中间继电器 |
|
| 数字输出 | HK-IO-1608:8通道HK-IO-0804:无 HK-IO-2803:3通道 HK-IO-1200:无 类型:继电器输出常开点 负税:5A,24VAC/DC,220VAC |
|
| 通讯接口 | PBUS接口 | 总线:PBUS,无极性 速率:921.6kbps 拓扑:总线或自由拓扑 距离:400m |
| RS485接口 | 总 线:EA-485,带光电隔离 波特率:(9.6k,19.2k,38.4k,57.6K,76.8K,115.2k) 数据位:8bits 校验: (None,Even,Odd) 应用协议: BACnetMSTP,Modbus RTU等(软件设定) A1、B1:仅支持Modbus RTU A2、B2:兼容Modbus RTU, BACnet MSTP |
|
| 机械性能 | 尺寸 | HK-IO-1608: 189(L)*105(W)*58(H)mm HK-IO-0804/HK-IO-2803/HK-IO-1200: 135(L)*105(W)*58(H)mm |
| 材质 | ABS+PC | |
| 安装 | 35mm标准导轨式安装 |
