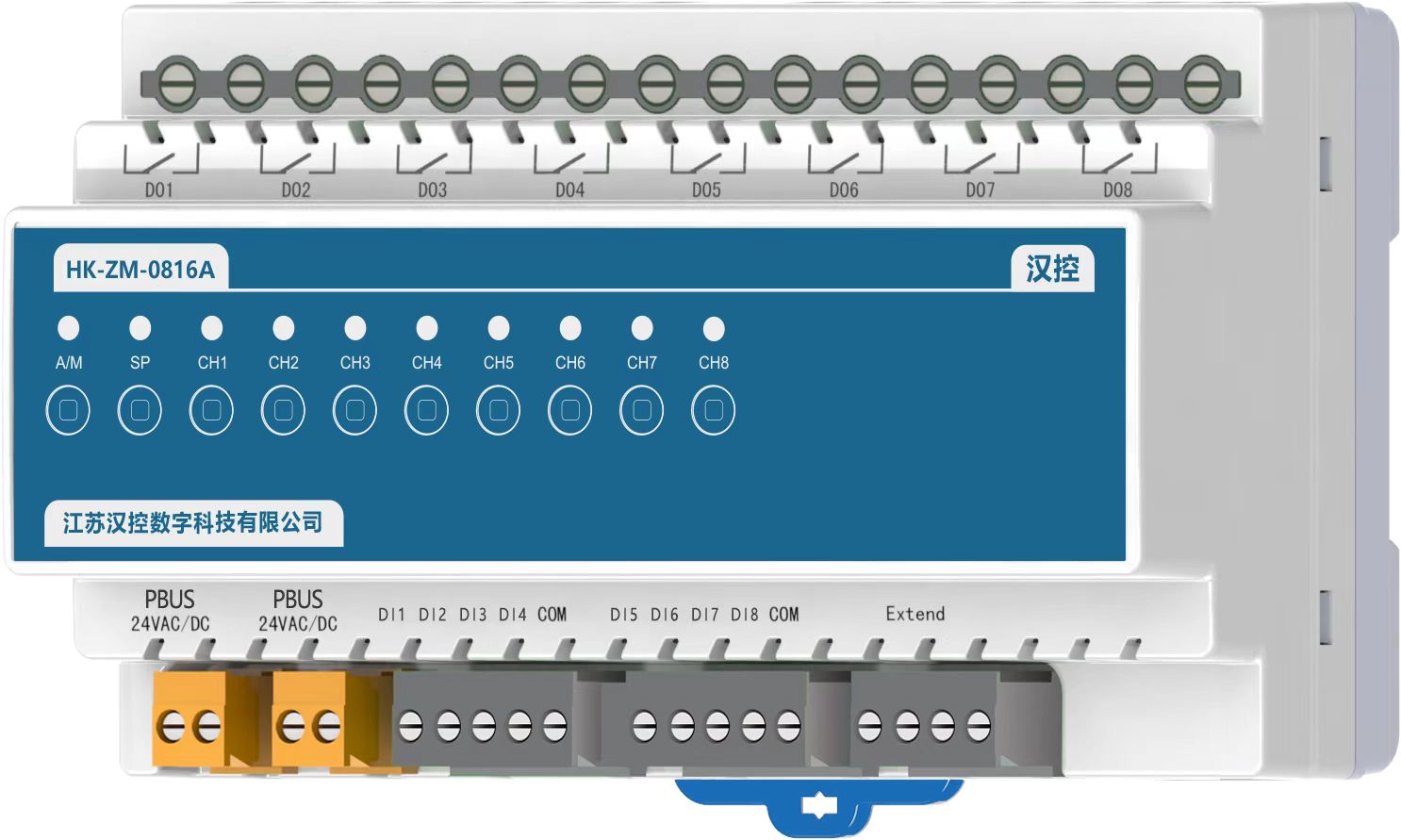

开关模块HK-ZM-0816A

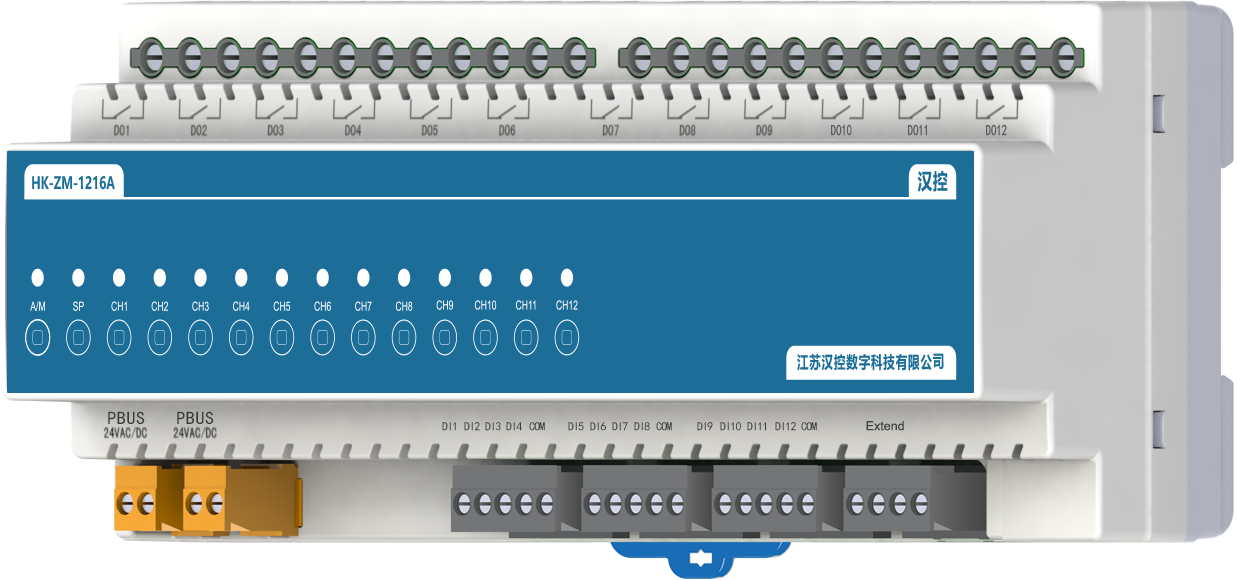

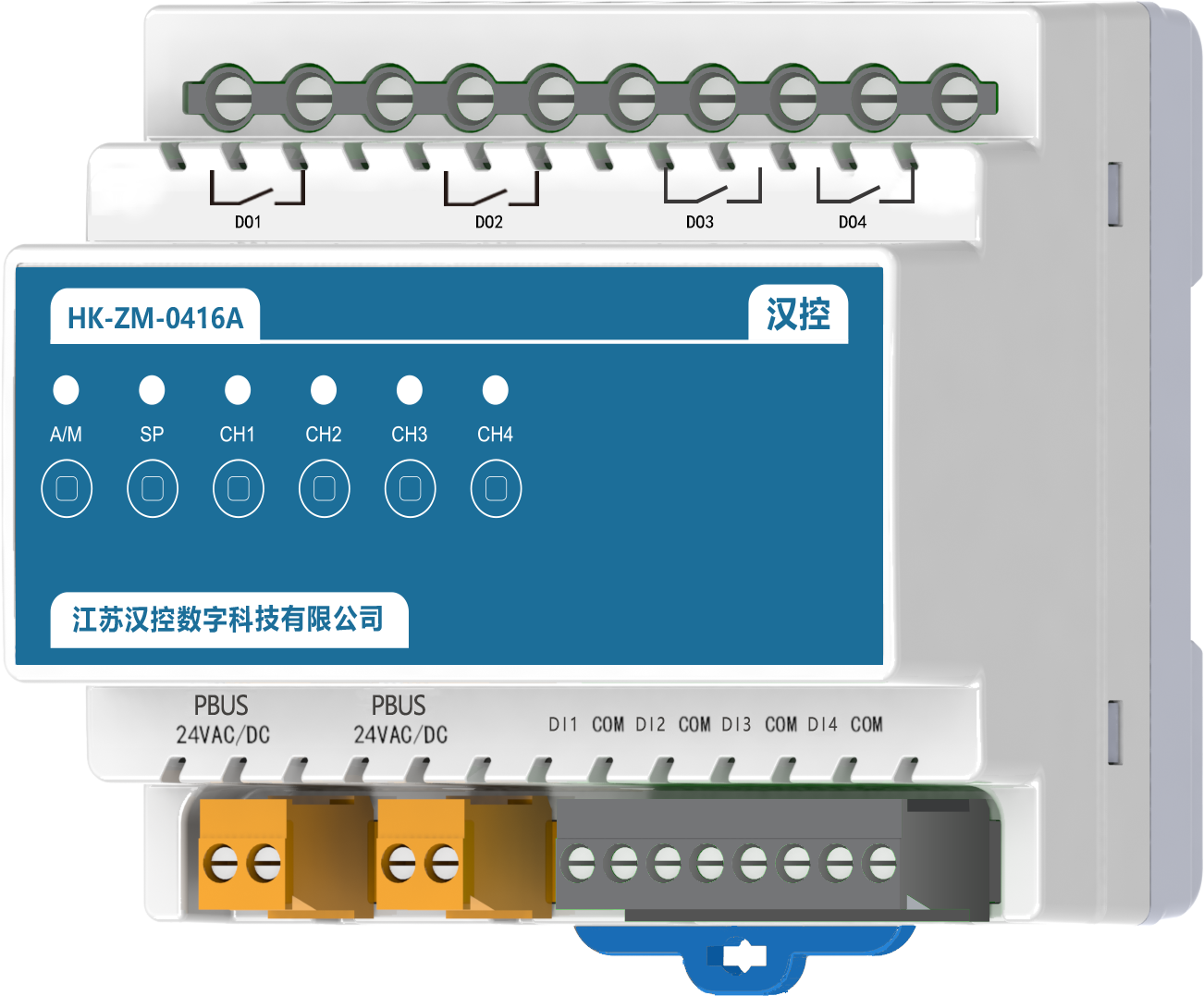

HK-ZM-0416A、0816A、1216A是开关模块系列产品，广泛应用于智能照明&家居系统控制领域，具有开关量输入、继电器输出功能；开关量输入可接入开关、报警、红外人体感应器等信号，继电器输出可控制照明、电机等开关回路。
产品概述
HK-ZM-0416A、0816A、1216A是开关模块系列产品，广泛应用于智能照明&家居系统控制领域，具有开关量输入、继电器输出功能；开关量输入可接入开关、报警、红外人体感应器等信号，继电器输出可控制照明、电机等开关回路。
产品功能
- P总线扩展模块，通讯链路供电
- 16A磁保持继电器输出，输出可手动控制，输出状态指示灯显示
- 支持开关量输入，可接入开关、报警、人体、红外感应器等信号，或接入传统照明开关信号，将外接信号转换成总线信号进行系统联动控制
设备参数
| 序列 | 项目 | 参数 |
|---|---|---|
| 1 | 电源 | P总线链路供电 |
| 2 | 功耗 | HK-ZM-0416A: 35mA@24V |
| HK-ZM-0816A/HK-ZM-1216A: 25mA@24V | ||
| 3 | 继电器输出 | 16A磁保持继电器输出,带手动按键开关 |
| 4 | 开关量输入 |
无源干接点HK-ZM-0416A: 4路 HK-ZM-0816A: 8路 LC12+:12路 |
| 5 | 工作温度 | -10~50℃ |
| 6 | 存储温湿度 | 常温,0%~95%RH无冷凝 |
| 7 | 外形尺寸 | HK-ZM-0416A: 108mm(W)*95mm(H)*64mm(D) |
| HK-ZM-0816A:162mm(W)*95mm(H)*64mm(D) | ||
| HK-ZM-1216A:244mm(W)*95mm(H)*64mm(D) | ||
| 8 | 外壳材料 | PC+ABS |
| 9 | 安装方式 | 35mm标准导轨式安装 |
设备参数
| 序列 | 项目 | 参数 |
|---|---|---|
| 1 | 电源 | P总线链路供电 |
| 2 | 功耗 | HK-ZM-0416A: 35mA@24V |
| HK-ZM-0816A/HK-ZM-1216A: 25mA@24V | ||
| 3 | 继电器输出 | 16A磁保持继电器输出,带手动按键开关 |
| 4 | 开关量输入 |
无源干接点HK-ZM-0416A: 4路 HK-ZM-0816A: 8路 LC12+:12路 |
| 5 | 工作温度 | -10~50℃ |
| 6 | 存储温湿度 | 常温,0%~95%RH无冷凝 |
| 7 | 外形尺寸 | HK-ZM-0416A: 108mm(W)*95mm(H)*64mm(D) |
| HK-ZM-0816A:162mm(W)*95mm(H)*64mm(D) | ||
| HK-ZM-1216A:244mm(W)*95mm(H)*64mm(D) | ||
| 8 | 外壳材料 | PC+ABS |
| 9 | 安装方式 | 35mm标准导轨式安装 |
