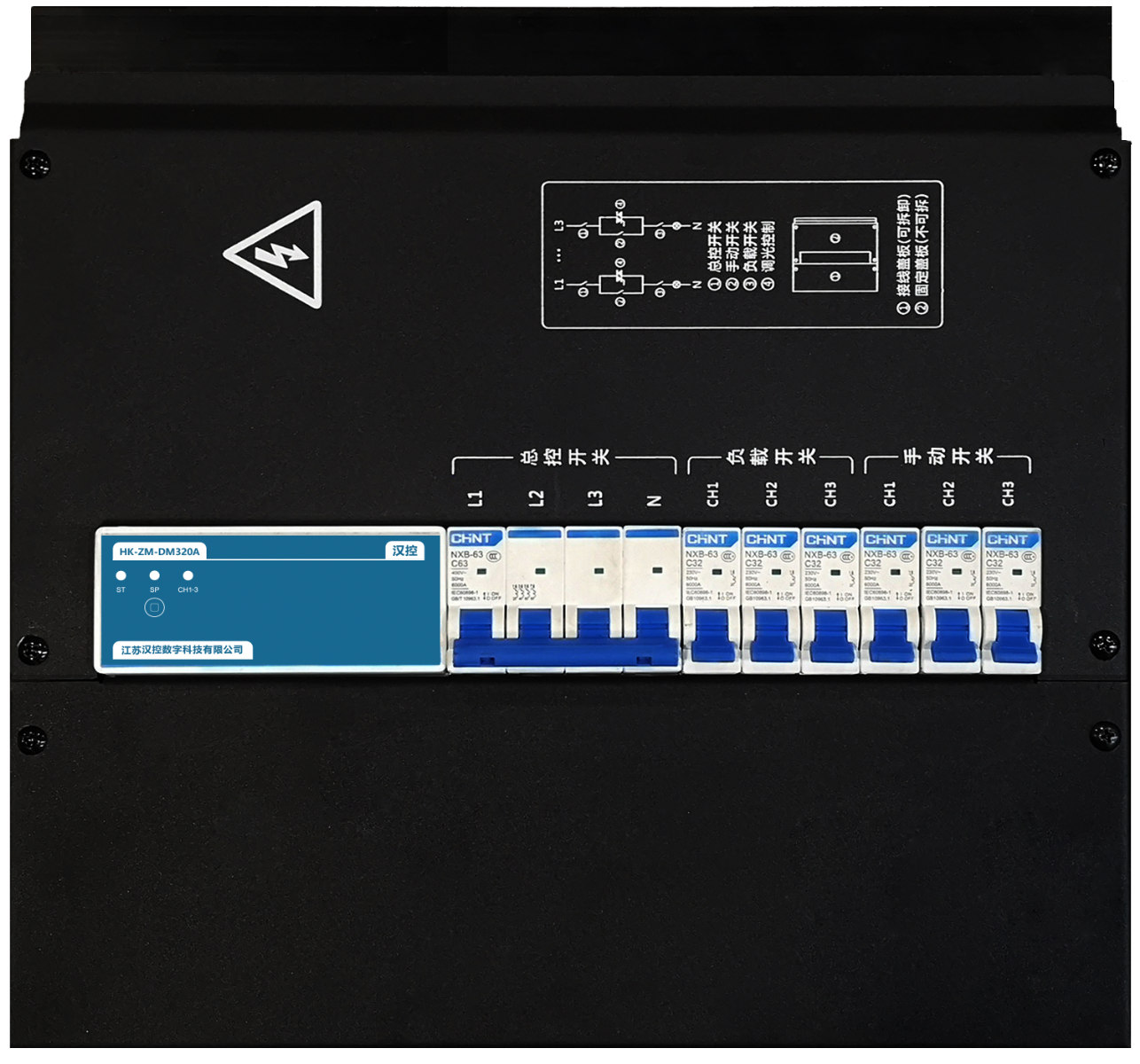

调光模块HK-ZM-DM320A
HK-ZM-DM402A/HK-ZM-DM406A/HK-ZM-DM410A/HK-ZM-DM320A/HK-ZM-DM620A是调光模块系列产品，广泛应用于智能照明、智能家居、客房控制等控制领域，具有开关量输入以及前向沿可控硅调光输出功能；开关量输入可接入开关、报警、红外人体感应器等信号，调光输出有白炽灯、卤素灯，前相控电子变压器等其他阻性负载可调光源。
产品概述
HK-ZM-DM402A/HK-ZM-DM406A/HK-ZM-DM410A/HK-ZM-DM320A/HK-ZM-DM620A是调光模块系列产品，广泛应用于智能照明、智能家居、客房控制等控制领域，具有开关量输入以及前向沿可控硅调光输出功能；开关量输入可接入开关、报警、红外人体感应器等信号，调光输出有白炽灯、卤素灯，前相控电子变压器等其他阻性负载可调光源。
产品功能
- P总线扩展模块，通讯链路供电
- 前向沿可控硅调光输出，输出可手动控制，输出状态指示灯显示
- 可以调节阻性光源，如白炽灯、卤素灯、前相可控硅电子变压器等，配合LED调光驱动电源可对LED灯具调光
- 可设定调光曲线和延时时间
- 支持开关量输入，可接入开关、报警、人体、红外感应器等信号，或接入传统照明开关信号，将外接信号转换成总线信号进行系统联动控制（仅HK-ZM-DM402A具有此功能）

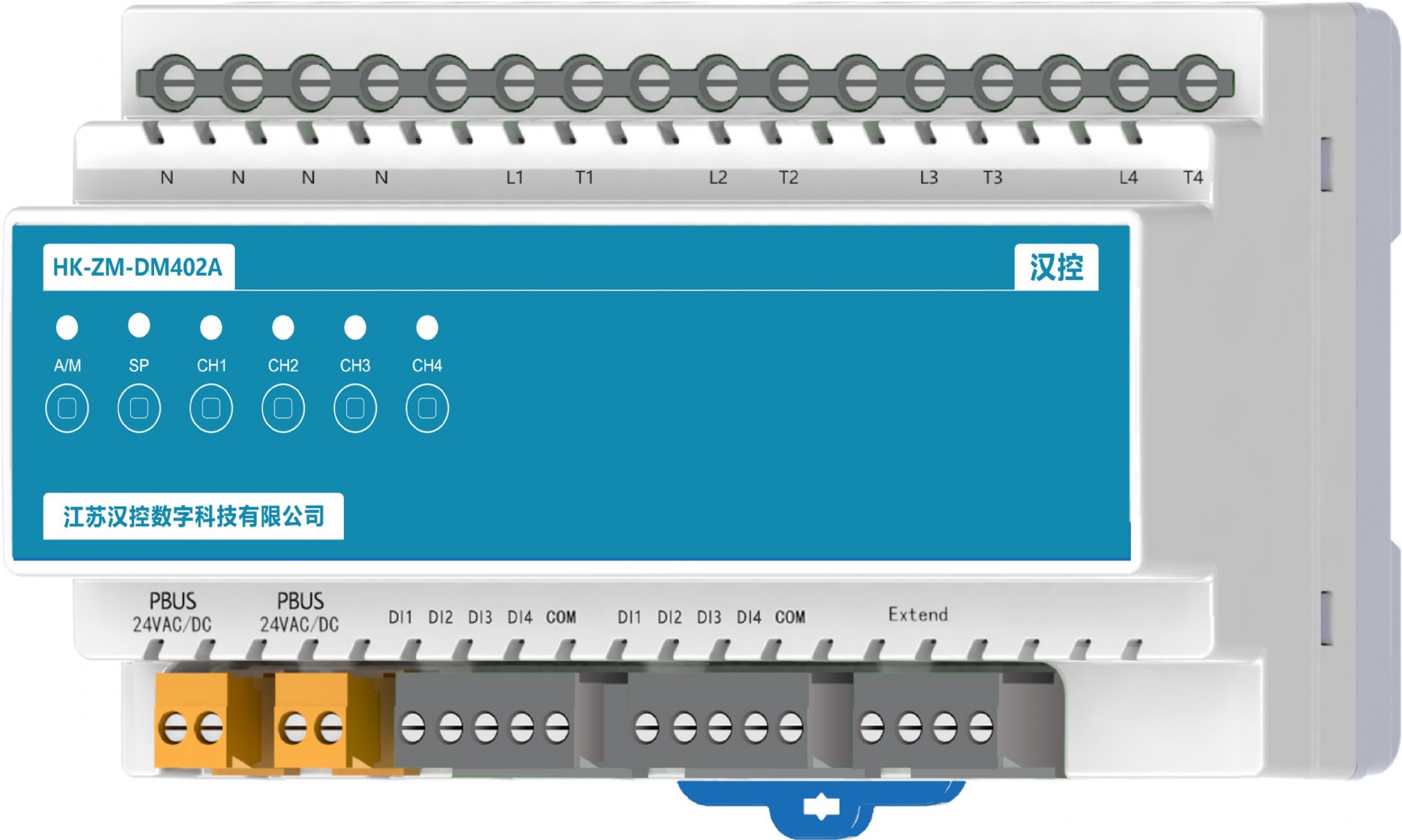

设备参数（HK-ZM-DM402A）
| 序列 | 项目 | 参数 |
|---|---|---|
| 1 | 电源 | P总线链路供电 |
| 2 | 功耗 | 静态:20mA@24V 动态:30mAmax@24V |
| 3 | 可控硅调光 | 单路2A |
| 4 | 开关量输入 | 4路无源干接点 |
| 5 | 工作温度 | -10~50C |
| 6 | 存储温湿度 | 常温,0%~95%RH无冷凝 |
| 7 | 外形尺寸 | 162mm(W)*95mm(H)*64mm(D) |
| 8 | 外壳材料 | PC+ABS |
| 9 | 安装方式 | 35mm标准导轨式安装 |

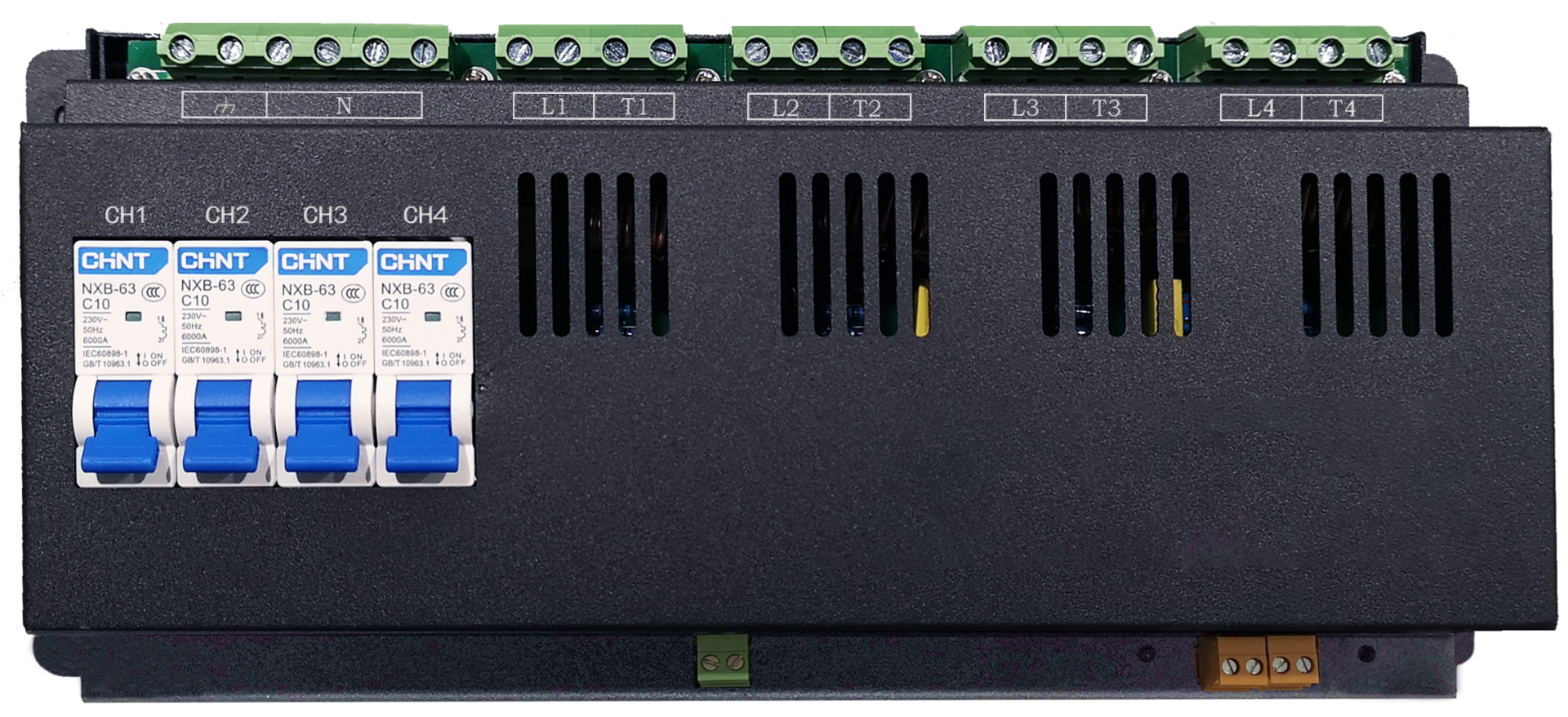

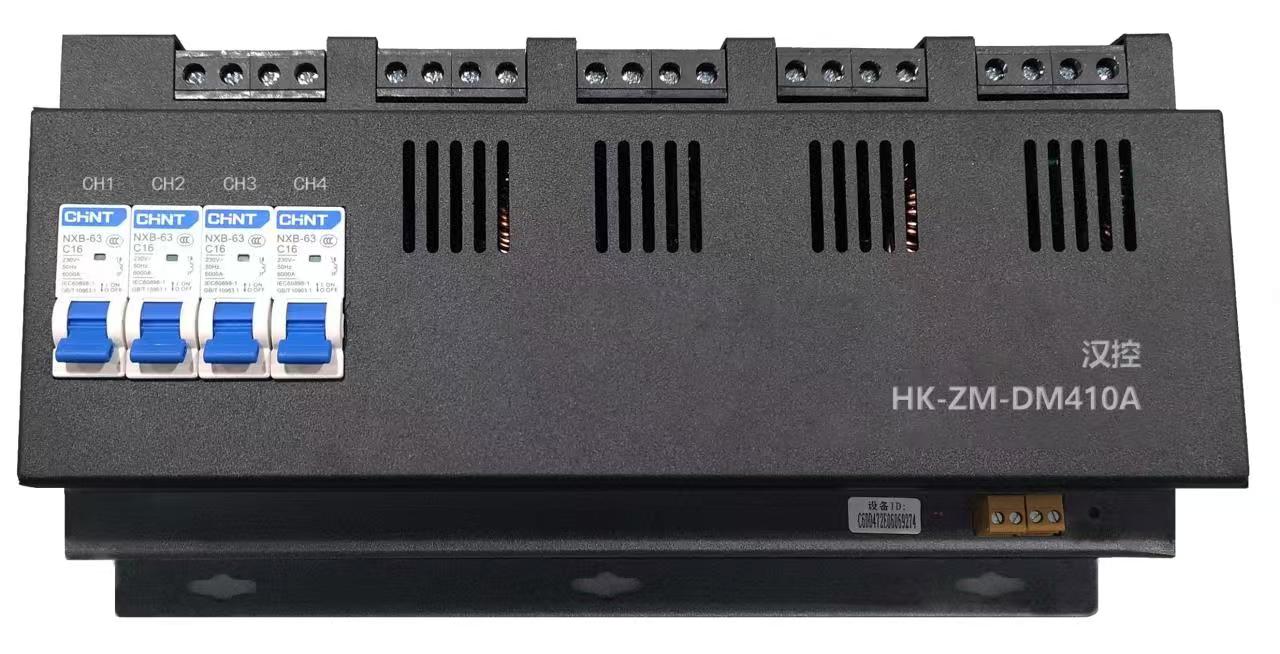

设备参数（HK-ZM-DM406A/HK-ZM-DM410A/HK-ZM-DM320A/HK-ZM-DM620A)
| 序列 | 项目 | 参数 |
|---|---|---|
| 1 | 电源 | P总线链路供电 |
| 2 | 功耗 | HK-ZM-DM406A:静态:20mA@24V 动态:30mA max@24V |
| HK-ZM-DM410A:静态:20mA@24V 动态:30mA max@24V | ||
| HK-ZM-DM320A:静态:35mA@24V 动态:40mA max@24V | ||
| HK-ZM-DM620A:静态:45mA@24V 动态:60mA max@24V | ||
| 3 | 可控硅调光 | 单路6A/10A/20A/20A |
| 4 | 调光回路 | 4/4/3/6 |
| 5 | 工作温度 | -10~50℃ |
| 6 | 存储温湿度 | 常温,0%~95%RH无冷凝 |
| 7 | 外形尺寸 | HK-ZM-DM406A:317mm(W)*144mm(H)*90mm(D) |
| HK-ZM-DM410A:305mm(W)*185mm(H)*105mm(D) | ||
| HK-ZM-DM320A:342mm(W)*320mm(H)*127mm(D) | ||
| HK-ZM-DM620A:691mm(W)*320mm(H)*127mm(D) | ||
| 8 | 外壳材料 | 金属外壳 |
| 9 | 安装方式 | 壁挂安装 |
